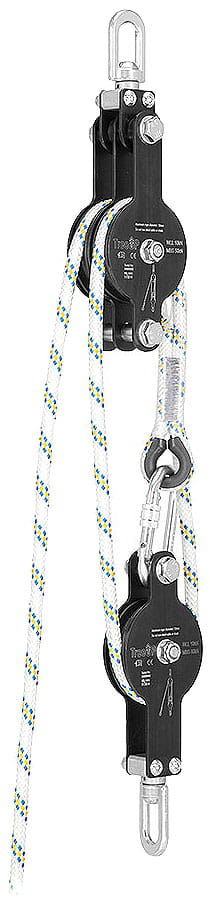

Wielobloczek PROTEKT TU413

Przeznaczenie

Wielobloczek TU 413 może być stosowany w arborystyce (sekcyjna wycinka drzew) oraz transporcie ładunków. Sprzęt przeznaczony jest do podnoszenia i opuszczania ładunków. Urządzenie nie jest przeznaczone do stosowania jako indywidualny sprzęt chroniący przed upadkiem z wysokości.

BUDOWA

Komplet wielobloczka TU 413 składa się z następujących elementów:

• górny bloczek z dwoma kółkami
• dolny bloczek z jednym kółkiem
• zatrzaśnik łączący koniec liny z dolnym bloczkiem
• lina robocza

Zastosowane materiały

Oba bloczki (górny i dolny) składają się z kół z tworzywa sztucznego - radilon (osadzonych na łożyskach kulkowych, które zapewniają swobodny obrót kół pod działaniem obciążenia) połączonych blachami ze stali ocynkowanej galwanicznie.

Osie i elementy złączne (śruby, nakrętki, podkładki) wykonane są ze stali ocynkowanej galwanicznie. Każdy bloczek wyposażony jest w obrotowe ucho zaczepowe wykonane z aluminium. Ucho zaczepowe górnego bloczka jest dodatkowo wahliwe względem korpusu bloczka.

ZAKRES DŁUGOŚĆ LINY ROBOCZEJ

Wraz z redukcją siły wymaganej do podniesienia lub opuszczenia ładunku rośnie trzykrotnie długość liny "S" wymaganej do jego podniesienia o wysokość "H". Przykład: jeżeli chcemy podnieść ładunek na wysokość H = 3 m należy wyciągnąć z bloczka S = 3 * H = 3 * 3 m = 9 m. Należy to uwzględnić przy doborze wymaganej długości liny roboczej. Wielobloczek może być stosowany tylko z liną włókienniczą o średnicy max ø 12 mm.

Waga: 2,47 (bez liny roboczej)
Max średnica liny: 12 mm
Przełożenie: 3:1
MBS - siła zrywająca: 50 kN
WLL - maksymalne obciążenie robocze: 10 kN
Współczynnik bezpieczeństwa: 5:1

Nr kat.: TU 413
